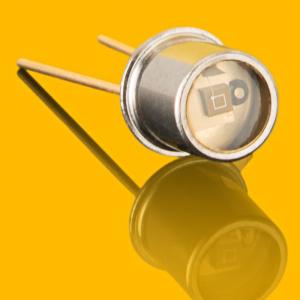

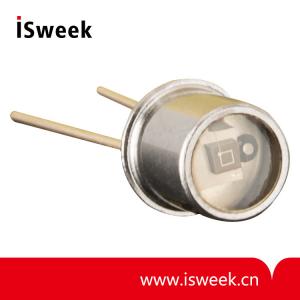

德國SGLUX 紫外光電二極管 - SG01L系列

Mouse over image to zoom

1. 采用碳化硅（SiC）材料

2. 寬頻段（UVA+UVB+UVC）

3. 有效探測區域1.0mm2

4. 10uW/cm2峰值輻射照度產生約13nA電流

5. 芯片高度穩定性（通過德國PTB認證）

產品型號：: SG01L系列

訂貨數量：

詢價 加入詢價籃

產品介紹

紫外光電二極管SG01L系列特性：

1. 采用碳化硅（SiC）材料

2. 寬頻段（UVA+UVB+UVC）

3. 有效探測區域1.0mm2

4. 10uW/cm2峰值輻射照度產生約13nA電流

5. 芯片高度穩定性（通過德國PTB認證）

關于碳化硅材料（SiC）：

SiC可承受極端輻射硬度，可見盲區，低暗電流，高速響應和低噪音的屬性；這些功能使SiC成為可見盲區紫外探測器的很好使用材料。SiC探測器可以工作在高達170℃的溫度中，信號（響應率）的溫度系數也很低，<0.1%/K。由于（fA級別的暗電流）噪音低，很低的紫外線輻射強度也可以可靠地測量，（需要適當?shù)姆糯笃鳎?/span>

SiC光電二極管可作為未濾波的寬帶探測設備或帶有光學濾波器，提供對UVA、UVB、UVC波段的響應。

紫外光電二極管SG01L系列技術參數:

型號	SG01L-18	SG01L-18S	SG01L-18ISO90	SG01L-5	SG01L-5ISO90
響應率	0.13A/W	0.13A/W	0.13A/W	0.13A/W	0.13A/W
波長典型值	280nm	280nm	280nm	280nm	280nm
波長范圍（S=0.1*Smax）	221-358nm	221-358nm	221-358nm	221-358nm	221-358nm
可見盲區（Smax/S>405nm）	>1010	>1010	>1010	>1010	>1010
有效探測區域	1.0mm2	1.0mm2	1.0mm2	1.0mm2	1.0mm2
暗電流（1V反向偏壓）	3.3fA	3.3fA	3.3fA	3.3fA	3.3fA
電容	250pF	250pF	250pF	250pF	250pF
短路電流（10uW/cm2峰值輻射照度）	約13nA	約13nA	約13nA	約13nA	約13nA
溫度系數	<0.1%/K	<0.1%/K	<0.1%/K	<0.1%/K	<0.1%/K
操作溫度	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃
儲存溫度	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃	-55～+170℃
焊接溫度（3S）	260℃	260℃	260℃	260℃	260℃
反向電壓VRmax	20V	20V	20V	20V	20V
物理特性	采用T018金屬外殼密封，1針腳絕緣，1針腳接地	采用T018金屬外殼密封，帶小蓋帽，1針腳絕緣，1針腳接地	采用T018金屬外殼密封，2針腳絕緣，1針腳接地	采用T05金屬外殼密封，帶小蓋帽，1針腳絕緣，1針腳接地	采用T05金屬外殼密封，帶小蓋帽，2針腳絕緣，1針腳接地

紫外光電二極管SG01L系列應用領域：

主要用于火焰控制(工業鍋爐)，水處理( UV強度的保險)，UV天文(陣列探測)，槍彈跟蹤(紫外線照相機)，臭氧和污染物監測，火焰感應(火警安全裝置油滴監測)，測試太陽光中的紫外線強度(禮品、化妝品用具)，紫外線燈管的紫外線發生強度測試(醫療器械或民用消毒碗柜的消毒效率檢驗)等。

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
