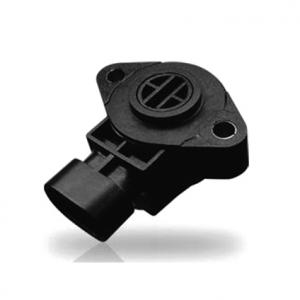

德國ZF 角度位置傳感器 - AN1

Mouse over image to zoom

獲得專利的本質線性角位置傳感器 (ILAPS)?
?磁/傳感器定位提供從 5°到 85°的旋轉的線性輸出，而不需要電氣補償?
復位彈簧能夠阻止逆時針運動?
電子元件全封閉?
RoHS 符合?
IP67?

產品型號：: AN1

PDF：

訂貨數量：

詢 價 加入詢價籃

產品介紹

一、德國ZF 角度位置傳感器 AN1 產品描述：

德國ZF角度位置傳感器 AN1，為一體式、本質線性接觸角位置的傳感器。傳感器用永磁體生成的磁場，利用霍爾效應技術工作。它以電壓輸出（與輸入電壓成比例）給出線性變化，輸出電壓與輸入軸角旋轉相對應。

二、德國ZF 角度位置傳感器 AN1 產品特點：

三、德國ZF 角度位置傳感器 AN1 產品應用：

進行位置感應（叉車、農用拖車等）?

線控轉向、減速?

檔位選擇?

非接觸式替換編碼器?

四、德國ZF 角度位置傳感器 AN1 產品參數：

環境規格
振動	1g RMS 軸向, 5g RMS 水平, 8g RMS 垂直; 20 Hz to 2 kHz
工作溫度	-40 °C to 125 °C (-40 °F to 257 °F)
儲存溫度	-40 °C to 135 °C (-40 °F to 275 °F)
防護等級	IP67
電氣規格
輸入電壓	5.0 VDC ± 10%
輸出電壓 vs. 旋轉角	0° to 5° :輸入電壓的 10% , 5° to 85°: 比率計(輸入電壓的 10% to 90% ), 85° to 120°: 輸入電壓的 90% (see chart)
輸入電流	8 mA @ 5 VDC
輸出電流	-1.25 mA to 1.25 mA
輸出線性	±2%
機械規格
外殼材質	強化玻璃鋼
機械驅動	120°大旋轉
旋轉扭矩	0.21 Nm (30 in oz) max 用返回彈簧
重量	24 g (0.85 oz)
使用壽命	1 千萬圈
