日本FIGARO 可燃?xì)怏w預校準模塊 - CGM6812-B00

Mouse over image to zoom

檢測范圍： 0 ~ 14000ppm 氫氣(還可檢測甲烷、異丁烷與丙烷)
電壓輸出：1~4.5V DC (max可至 VIN)
4000ppm 氫氣響應時間(T90)：≤30 秒
工作條件：-10°C ~+60°C , 20~95%RH (防結露)
保管條件：-10°C ~+60°C , 20~95%RH

產品型號：: CGM6812-B00

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

?一、CGM6812-B00可燃?xì)怏w傳感器預校準模塊描述：

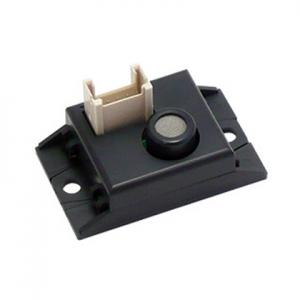

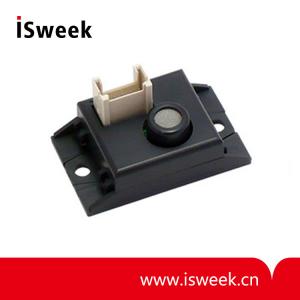

可燃?xì)怏w傳感器預校準模塊CGM6812-B00是一種搭載了費加羅催化燃燒式可燃?xì)怏w傳感器TGS6812的新模塊，具有耐久性好、穩定性高的特點。此模塊可提供與氫氣濃度成比例的模擬電壓輸出， CGM6812-B00模塊還采用了防潮涂層，可以在需要防水與絕緣的環境中放心使用，同時，模塊還能夠檢測到傳感器斷線的故障。模塊操作溫度范圍廣，為-10°C～+60°C。由于TGS6812氣體傳感器可以檢測甲烷、 LP氣體與氫氣，因此此模塊適用于固定式燃料電池的可燃?xì)怏w——?dú)錃獾男孤z測。

二、CGM6812-B00可燃?xì)怏w傳感器預校準模塊特點：
與氣體濃度成比例的模擬線性輸出
免維護
體積小
符合RoHS要求

三、CGM6812-B00可燃?xì)怏w傳感器預校準模塊應用:
檢測燃料電池系統的氣體泄漏
氫氣與可燃?xì)怏w泄漏檢測儀

四、CGM6812-B00可燃?xì)怏w傳感器預校準模塊規格參數：

產品名稱?	?可燃?xì)怏w傳感器模塊
型號?	?CGM6812 -B00
氣體傳感器?	?TGS6812(催化燃燒式)
檢測范圍?	?0 ~ 14000ppm 氫氣(還可檢測甲烷、異丁烷與丙烷)
電壓輸出（Vconc）?	?1~4.5V DC (max可至 VIN)
轉換為氫氣濃度?	?Vout=[氫氣濃度/4000] + 1.0
故障?	?Vconc = 0~0.1V (*)
出廠設定輸出?	?Vconc 空氣中?1.0±0.2V
?	?Vconc 8000ppm 氫氣中?3.0±0.2V
4000ppm 氫氣響應時間(T90)?	?≤30 秒
報警時間 (VCONC<2.0V)?	?≤30 秒 (空氣中Vconc <2.0V 所需時間)
工作條件?	?-10°C ~+60°C , 20~95%RH (防結露)
保管條件?	-10°C ~+60°C , 20~95%RH
輸入電壓（VIN）?	?5.0±0.2V DC
功耗?	?≤1.5W
凈重?	?15g 以下
外形尺寸?	?50 x 30 x 25.3mm
安裝要求?	?由于此模塊對方位有要求，應將兩個耳孔安裝在水平位置
標準測試條件?	?環境條件?20±2°C , 65±5%RH
回路條件?	?5.0±0.2V DC
測試前調試?	?≥10 分鐘?
