產品介紹

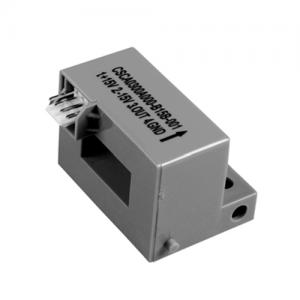

CSCA-A系列霍爾效應開環電流傳感器產品描述
CSCA-A系列是基于霍爾效應的開環電流傳感器，其中霍爾效應器件（HED）生成的輸出電壓與磁場的幅值及相位呈線性關系。

流經原邊導體的電流生成一個環繞導體的磁場。這個磁場被磁芯聚集。 HED位于磁芯氣隙處，故輸出與原邊電流幅值及相位成正比的電壓信號。

經過對HED輸出電壓信號的放大及零點校準， 因而CSCA-A系列傳感器提供一個相對于原邊電流的預定義輸出靈敏度。

CSCA-A系列霍爾效應開環電流傳感器特點
? 測量交流，直流及脈沖電流
? 優良的性能/價格比
? 低功耗
? 小體積
? 原邊電路與副邊電路之間高度電氣隔離
? 大原邊孔徑
? 通過RoHs認證
? CE, UL認證 (待認證)

CSCA-A系列霍爾效應開環電流傳感器應用
? 變速驅動
? 接地故障檢測器
? 電路反饋控制系統
? 機器人
? UPS 和通訊電源供電
? 焊接電源
? 汽車 - 電池管理系統
? 功率表

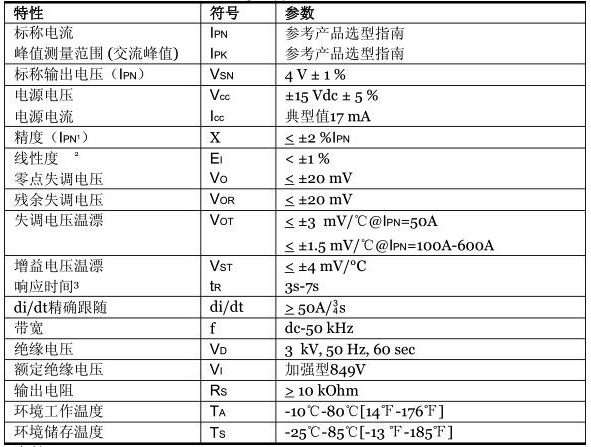

CSCA-A系列霍爾效應開環電流傳感器規格參數
(所有參數都是在 ±15 Vdc 的電源及 25℃[77 ℉] 的環境溫度下測得的，除非另有說明)
