產品介紹

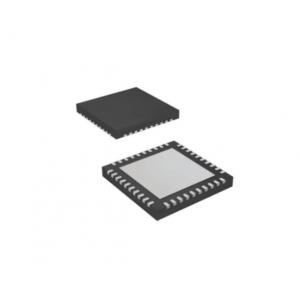

WA20-5822是一個單片機全數字音頻放大器，包括立體聲放大器系統的功率級。WA20-5822集成了多功能的數字音頻信號處理功能、高性能、高保真的全數字PWM調制器和兩個高功率全橋MOSFET功率級。

WA20-5822接收采樣頻率為32 kHz、44.1 kHz、48 kHz和96 kHz的數字串行音頻數據。它提供2 x 20瓦的立體聲模式，沒有散熱器。

WA20-5822有一個混頻器和雙四頻濾波器，可用于實現基本的音頻信號處理功能，如響度控制、揚聲器響應補償和參數均衡。

WA20-5822的所有功能都可以通過I2C主機接口總線通過內部寄存器值進行控制。

一、數字功放芯片 - WA20-5822特性：

2聲道立體聲（20W x 2 BTL）

較寬的工作電源電壓范圍（5V至26.4V）

靈活的音頻接口

-I2S / TDM接口

-SDATA發電機(I2S輸出）

浮點運算

多達40個可編程的雙四軸濾波器

-響度控制

-聲音補償

-參數均衡器

3波段動態范圍控制

-Acc（加速）DRC

優化揚聲器控制的后信號處理

音頻增強算法

-響度補償

-虛擬擴展器

-動態低音

-對話框清晰度

預比例尺和后比例尺

各種有用的功能

-音量和軟靜音控制

-功率表

-智能PWM開關

直流保護

-直流切割過濾器

-系數內存校驗和

-調制指數檢查

保護電路

-OCP（過電流保護）

-OTP（過溫保護）

-UVP（電壓保護）

高效（>90%）

二、數字功放芯片 - WA20-5822應用：

OLED/UHD/FHD電視或顯示器電視

系泊部位

迷你分量音頻解決方案

藍牙揚聲器，人工智能揚聲器，聲條
