產品介紹

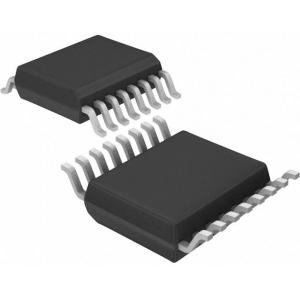

MC11S、MC11T 是高集成度雙通道電容型傳感芯片，芯片直接與被測物附近的差分電容極板相連，通過諧振激勵并解算測量微小電容的變化。激勵頻率在 0.1~20MHz 范圍內可配置，其頻率測量輸出為 16bit 數字信號，對應的電容感知最高分辨率為 1fF。芯片采用全數字化設計，功能配置及數據讀寫支持較高 1MHz 的 I2C 通信速率。此外，芯片還集成了溫度傳感電路，可用于進行溫度補償及其他溫度傳感場景。

電容式傳感通過和檢測電極的配合實現對不同物質的介電檢測，是一種低功耗、低成本且分辨率高的非接觸式檢測技術。相比于傳統 RC 振蕩類觸控電容結構，MC11S、MC11T 工作穩定、電路簡單，僅需一個參考電容，可配置的工作頻率，適用于多種應用場景。芯片的頻率計算通過內部數字信號處理單元全數字化輸出，多種工作模式可靈活配置。

和國內外同類產品相比，MC11S、MC11T 具有低成本的外圍電路、更寬的電容激勵頻率，更寬的工作電壓范圍，更靈活的參考頻率及工作模式配置。芯片兼具溫度傳感信號用于溫度補償，獨立的雙通道測量電路可以相互補償參考，也可配置自動報警邏輯。小尺寸、低成本的芯片可廣泛用于液位測量、觸控、水浸傳感等檢測場景。

一、數字電容傳感芯片 - MC11S的特性：

電容測量范圍：2~1000pF
溫度范圍：-55℃~+125℃
頻率范圍：0.1MHz~20MHz
電容分辨率：較高 14bit
供電電壓范圍：2.0V~5.5V
轉換時間：1~100ms（可配置）
測量峰值電流：0.8mA（可配置）
睡眠模式電流：50nA
停機模式電流：40nA

二、數字電容傳感芯片 - MC11S的應用：
