產品介紹

SS6810H是一款由PWM電流驅動的雙極低功耗電機驅動集成芯片。SS6810H有兩路H橋驅動，較大輸出32V/1.0A。輸入接口采用Pala-IN的驅動方式，電流衰減模式可選擇為快衰減、慢衰減和混合衰減，且可以任意設置快衰減與慢衰減的比例，從而更平穩高效的控制電機驅動。此外，采用單一電源供電可以有效的簡化系統級設置的難度。

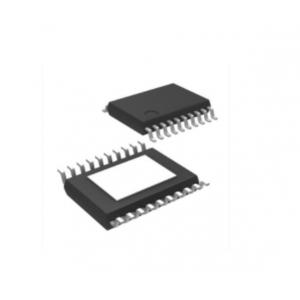

SS6810H采用eTSSOP20 173mil封裝，可以有效改善散熱性能，符合Rohs規范，引腳框架100％無鉛。

一、馬達驅動芯片 - SS6810H的特性：

1.0 A 電流驅動能力
工作電壓范圍：10V-32V
低 RDS(ON)電阻
PARA-IN 驅動模式
PWM 電流整流/限流
2 bits 電流控制，提供 4 個電流臺階
可任意設置快慢衰減比例的電流衰減模式
邏輯輸入管腳內置下拉電阻
過溫保護功能
過流嵌流及短路保護自恢復功能
低壓保護功能

二、馬達驅動芯片 - SS6810H的應用：
