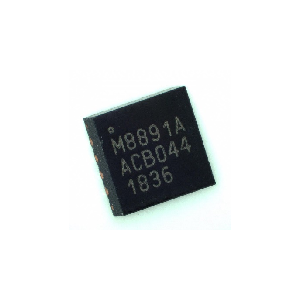

瑞士Microdul AG人體檢測電容式傳感器和觸摸開關MS8891描述：

MS8891是一種專門為人體檢測而設計的超低功率、雙通道電容式傳感器。它提供兩種操作模式：儀表模式或開關模式。在開關模式下，將傳感器電容與內部參考電容進行比較。如果傳感器電容低于或高于閾值電容，則傳感器輸出會改變極性。可以為兩個通道分別設置閾值電容。MS8891也可以在測量傳感器通道的絕對電容值的儀表模式下操作。MS8891通過I2C串行接口進行配置。比較器的輸出可以在開關模式下的電路引腳上獲得，也可以通過I2C串行接口讀取。各種配置和儀表模式的選擇可通過I2C串行接口進行操作。在將配置編程到一次可編程(OTP)存儲器之后，MS8891可以作為獨立的解決方案在開關模式下操作。

瑞士Microdul AG人體檢測電容式傳感器和觸摸開關MS8891特點：

1. 兩個獨立的電容傳感器通道輸出和輸入

2. 一個或兩個通道操作

3. 儀表模式或開關模式

4. 四量程電容表，覆蓋0至1.6pF，分辨率為8位

5. 開關模式下兩個傳感器通道的單獨可編程閾值電容

6. 開關模式下的可編程噪聲濾波器

7. 比較器輸出可在開關模式下的引腳OUT1和OUT2上使用

8. 比較器輸出的極性可由引腳POL選擇

9. OUT1和OUT2可配置為輸出邏輯或(OUT1)和開關模式結果的(OUT2)組合

10. CMOS或開路輸出驅動器

11. I2C串行接口可在引腳SDA和SCL上使用

12. 不需要外部組件

13. 傳感器電容可以在PCB或外殼上的導電軌道上實現

14. 電壓工作范圍1.8-4.5V

15. 溫度工作范圍-40°C-85°C

16. QFN16 3x3mm或CSP12 1.52x1.03mm封裝

瑞士Microdul AG人體檢測電容式傳感器和觸摸開關MS8891應用：

1. 人體檢測

2. 手腕檢測(例如可穿戴設備或醫用可穿戴設備)

3. 電容式傳感器

4. 觸摸和接近開關
