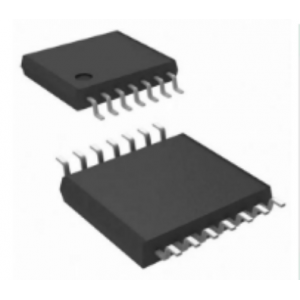

高速運算放大器 - MS8094
Mouse over image to zoom
軌到軌輸出
- 2mV 失調電壓（Vos）
高速
?3 dB 帶寬：350MHz (G = +1)
- 壓擺率：265 V/μs
- 0.1%建立時間：32 ns
寬電源電壓范圍：2.5V 到 5.5V
輸入共模電壓范圍（Vs=5V）：-0.2V 到+3.8V
視頻特性(G=+2,RL=150Ω) 0.1dB 增益平坦度：70MHz
差分增益誤差：0.004%，差分相位誤差：0.08°
低功耗：每個放大器 4.3mA，關斷時只有75uA
產品介紹
MS809x系列是一種易用的、低成本的軌到軌輸出電壓反饋放大器，它具有典型的電流反饋放大器帶寬和轉換率的優勢，同時也有較大的共模電壓輸入范圍和輸出擺幅，這使它很容易在單電源2.5V的低壓情況下工作。雖然成本低，但MS809x卻有著全面出色的性能。它提供了高達 350MHz（G=+1）的帶寬，同時0.1dB平坦度也達到了125MHz（G=+1）而且每個放大器只需4.3mA的功耗。
MS809x系列的低失真和快速建立時間是它成為高速A/D或D/A緩存的理想器件。MS809x有一個電源關斷特性可以減小功耗電流到75uA。這些特性使MS809x成為便攜設備和電池供電應用的理想選擇，因?yàn)檫@些應用對尺寸和功耗都非常嚴格。放大器的額定工作范圍為-40℃到125℃。
一、高速運算放大器-MS8094的特性：
軌到軌輸出
- 2mV 失調電壓（Vos）
高速
?3 dB 帶寬：350MHz (G = +1)
- 壓擺率：265 V/μs
- 0.1%建立時間：32 ns
寬電源電壓范圍：2.5V 到 5.5V
輸入共模電壓范圍（Vs=5V）：-0.2V 到+3.8V
視頻特性(G=+2,RL=150Ω) 0.1dB 增益平坦度：70MHz
差分增益誤差：0.004%，差分相位誤差：0.08°
低功耗：每個放大器 4.3mA，關斷時只有75uA
- 2mV 失調電壓（Vos）
高速
?3 dB 帶寬：350MHz (G = +1)
- 壓擺率：265 V/μs
- 0.1%建立時間：32 ns
寬電源電壓范圍：2.5V 到 5.5V
輸入共模電壓范圍（Vs=5V）：-0.2V 到+3.8V
視頻特性(G=+2,RL=150Ω) 0.1dB 增益平坦度：70MHz
差分增益誤差：0.004%，差分相位誤差：0.08°
低功耗：每個放大器 4.3mA，關斷時只有75uA
二、高速運算放大器-MS8094的應用：
圖像
光電二極管前置放大器
專業視頻設備和照相設備
手持設備
DVD/CD
基站
有源濾波器
模數轉換
