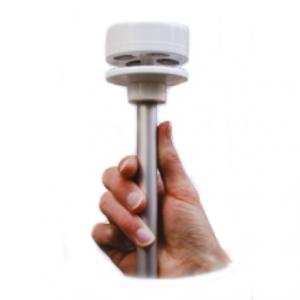

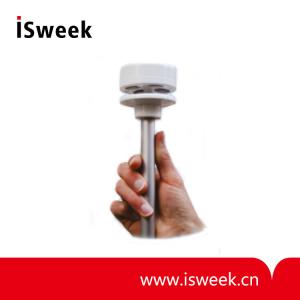

法國LCJ Capteurs 超聲波風速傳感器 - SONIC-ANEMO-SDI

Mouse over image to zoom

傳統的風速計有旋轉的機械部分。這些移動的部分容易使得傳感器損壞，超聲波傳感器設計
于避免任何的機械部分，為了確保更可靠的操作。超聲波傳感器有著長期的穩定性而不需要
維護。

產品型號：: SONIC-ANEMO-SDI

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

一、法國LCJ Capteurs 超聲波風速傳感器?SONIC-ANEMO-SDI 工作原理：

? 傳統的風速計有旋轉的機械部分。這些移動的部分容易使得傳感器損壞，超聲波傳感器設計于避免任何的機械部分，為了確保更可靠的操作。超聲波傳感器有著長期的穩定性而不需要維護。

? 聲音在交叉口由流動的物體傳輸。電子聲學傳感器(1)用超聲波信號(2)在他們之間通信，沿著正交軸，由風速(3)引起聲波傳輸時間不同。 CV7 傳感器在他們之間通信傳輸 4 種不同的測試，然而測試得到的食量頭部風用于計算。結合測量計算出風速和根據基軸計算出風向。溫度測量是用于校準。傳感器的設計減小傾角的影響(4)（傳感器傾角的影響能被部分校正是由于傳感器空間的形狀）。

? CV7 傳輸了 4 個獨立的測試數據。正確性檢查用于頭風矢量的計算。這個方法給出了 0.15m/S的風速靈敏度，卓越的線性度，可達到 40m/S。

二、法國LCJ Capteurs 超聲波風速傳感器?SONIC-ANEMO-SDI?可選部件：

這些工業的配件如下：
? 24VDC/AC 供電電源的連接器 * 1
? CV7-V 數據的連接器 * 1
? CV7-V 供電電源的 12V 連接器 * 1
? 供電電源和模擬輸出之間有電流絕緣
? 供電電源和傳感器的供電電源之間有電流絕緣
? 傳感器輸入是光電耦合
? 420 AC

三、法國LCJ Capteurs 超聲波風速傳感器?SONIC-ANEMO-SDI?可選部件的特點：
?1 4~20mA 輸出電流對應著風速的范圍為 0.25Kts~80Kts，和 CV7 測試檢查?

?1 4~20mA 輸出電流對應風向的范圍為 0~359°，和 CV7 測試檢查
?2 風速報警的干接觸
ANA-AC
這個可選部件的特點 3 個 0~10V 輸出：
? 0~15m/s
? 0~30m/s 或者 0~40m/s 可選
? 0~359° 風向

四、法國LCJ Capteurs 超聲波風速傳感器?SONIC-ANEMO-SDI參數：

輸出數據格式	SDI-12 V1.3
信息傳輸	Instant. W. Speed, Instant. W. Angle, avaibility
輸出率	2Hz/30Hz
風速靈敏度	0.12 m/s
風速分辨率	0.05 m/s
量程	0.12 to 40 m/s
風向靈敏度	+/-1.5°
風向分辨率	1°
供電	2.7~35VDC
電流消耗	2.9mA平均@12V
工作溫度	-15°C ~ +55°C
線長	5m/ 3*0.22 mm2 UV防護
接口	3線
頭部重量	N/A
產品部件重量	200克帶安裝部分
安裝	垂直，300鋁臂，? 16 mm
